十六回目の投稿です。今回の内容は、tcpdumpによるパケットキャプチャの

取得に関するものです。参画中の案件では、顧客の業務システムの運用保守を

担当しており、業務システムを構成するサーバ群から発報されるアラートの

監視などを行っています。直近の業務で、とあるアラートの発報原因調査の

ため、関連する通信のパケットキャプチャを取得する機会がありました。

パケットキャプチャといえば、Wiresharkやtsharkなどで取得することが多い

ですが、案件によってはそういったユーティリティを使うことができません。

そこで今回は、Unix系のディストリビューションに標準的にインストール

されているtcpdumpを使ったパケットキャプチャの取得について紹介します。

◆ tcpdumpの概要

パケットキャプチャを取得してみる前に、tcpdumpについて説明します。

tcpdumpは、先述のとおり、Unix系ディストリビューションに標準的に導入

されており、ネットワークを流れるパケットをキャプチャするツールです。

ツール名に「tcp」とついていますが、TCPに限らず様々なプロトコルの

パケットを取得できます。パケットを見やすくするためのオプションや

フィルタが豊富で、例えばオプションには次のようなものがあります。

・-v：詳細な情報を取得する（-vv、-vvvにて、より詳細な情報を取得できる）

・-i：指定したインターフェースを対象にキャプチャする

・-X：取得した情報を16進数とASCIIで表示する

・-w：指定したファイルに取得した情報を出力する

・-r：-wで出力したファイルを読み込む

また、フィルタを使うことで、送信元／送信先、対象ポートなどでフィルタ

リングしたパケットを取得できます。フィルタにはたくさんの種類があり、

それらを組み合わせて使用することもできます。フィルタの使用例は次の

とおりです。

 ・23番ポートを使用するパケットの取得

# tcpdump -i <インターフェース名> port 23 -vvv -X -w /tmp/test.pcap

この例では「port」がフィルタに該当します（詳細については参考1が分かり

やすいです）。これを参考に、次節にて、telnet通信のパケットをキャプチャ

してみます。なお、tcpdumpを実行する際には、いくつか留意すべきことが

あります。

・パケットキャプチャは許可された環境でのみ取得する

・tcpdumpの実行にはroot権限が必要である

・-wを用いてファイルへ出力するときは、ファイルサイズの

 急増に注意する（ディスク逼迫を回避するため）

◆ パケットキャプチャの取得

本節では、tcpdumpを用いてパケットキャプチャを取得してみます。対象の

プロトコルは、標準でTCPポートの23番を使うtelnetとし、使用するポートは

そのままとします。サーバとクライアント間の通信をキャプチャし、取得した

パケットからTCP通信やtelnetの特徴を確認してみます。

【手順】

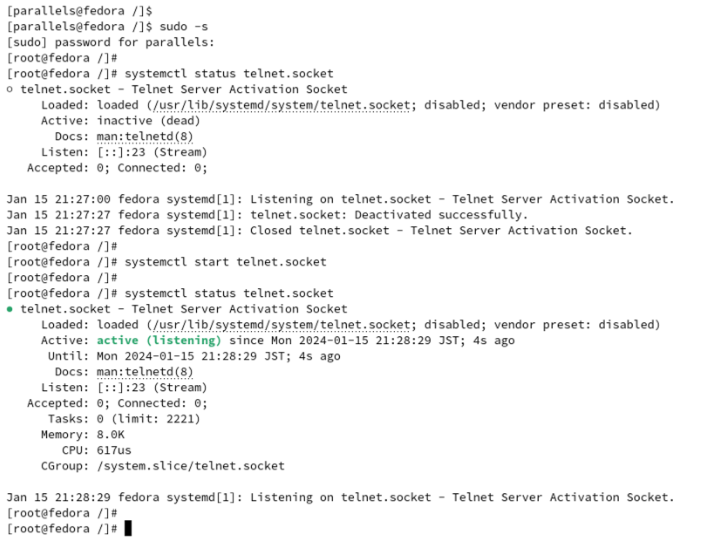

[1] 対象サーバにおけるtelnetの有効化

サーバ側でtelnetを起動していない場合は、当然ですがクライアント側から

接続できません。また、必要に応じて使用ポートやファイアウォールなどの

設定を見直しておきます。

$ sudo -s

# systemctl status telnet.socket

# systemctl start telnet.socket

# systemctl status telnet.socket

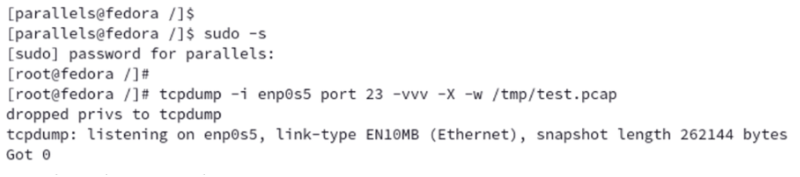

[2] パケットキャプチャの取得開始

クライアント側でパケットキャプチャの取得を始めます。

インターフェース名はifconfigなどで確認して指定してください。

$ sudo -s # tcpdump -i enp0s5 port 23 -vvv -X -w /tmp/test.pcap

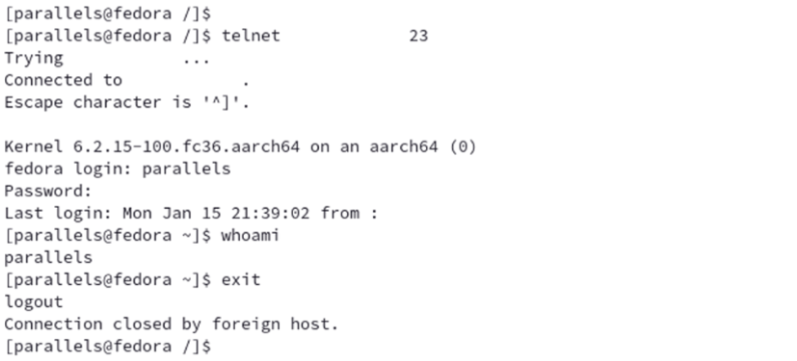

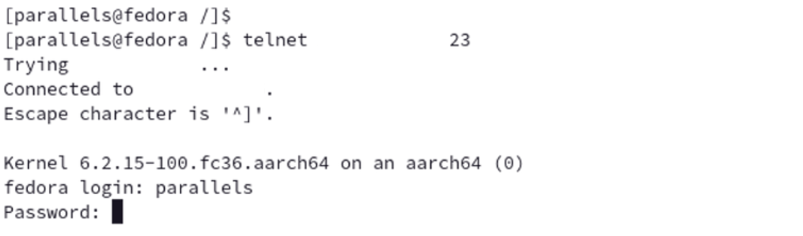

[3] 対象サーバへのtelnet接続

パケットキャプチャの開始後は、別のコンソールを起動してtelent接続します。

接続に用いるアカウントとそのパスワードの入力が求められます。

$ telnet <サーバのIPアドレス> <ポート番号>

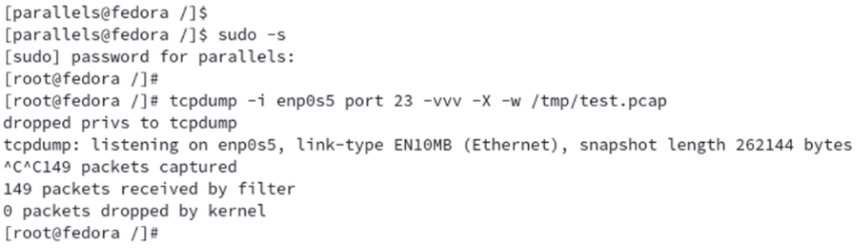

[4] パケットキャプチャの取得終了

サーバへ接続できれば、任意のタイミング（適当なコマンドの実行後など）で

パケットキャプチャの取得をCtr-cなどで中断します。

[5] パケットキャプチャの確認

取得したパケットを確認します。このとき、tcpdumpの出力をlessなどに

渡すと確認しやすいです。

# tcpdump -nnttttr /tmp/test.pcap | less

※ nnとttttは、それぞれホスト名とタイムスタンプの表示に関する

  オプションで、詳細は参考2が分かりやすいです

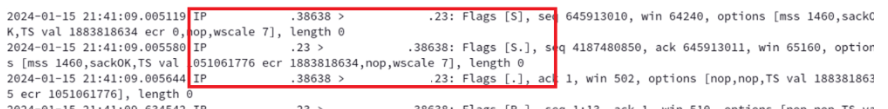

取得したパケットの最初の3つを見てみると、それぞれ次のようなパケットで

あることが分かります（TCP通信の特徴である3ウェイハンドシェイク）。

① クライアントの38638番ポートからサーバの23番ポートへのTCP通信で、

  パケットにSYNフラグがセットされている

② サーバの23番ポートからクライアントの38638番ポートへのTCP通信で、

  パケットにSYNフラグとACKフラグがセットされている

③ クライアントの番38638ポートからサーバの23番ポートへのTCP通信で、

  パケットにACKフラグがセットされている

※ 表示パケットにおけるFlag「.」についてはtcpdumpのマニュアルを参照

簡単ではありますが、tcpdumpにてパケットキャプチャの取得ができました。

検証終了後は、必要に応じてtelnetサービスの無効化などを行っておきます。

# systemctl stop telnet.socket

# systemctl status telnet.socket

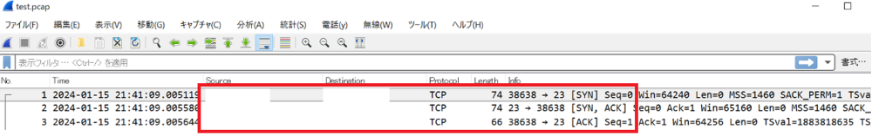

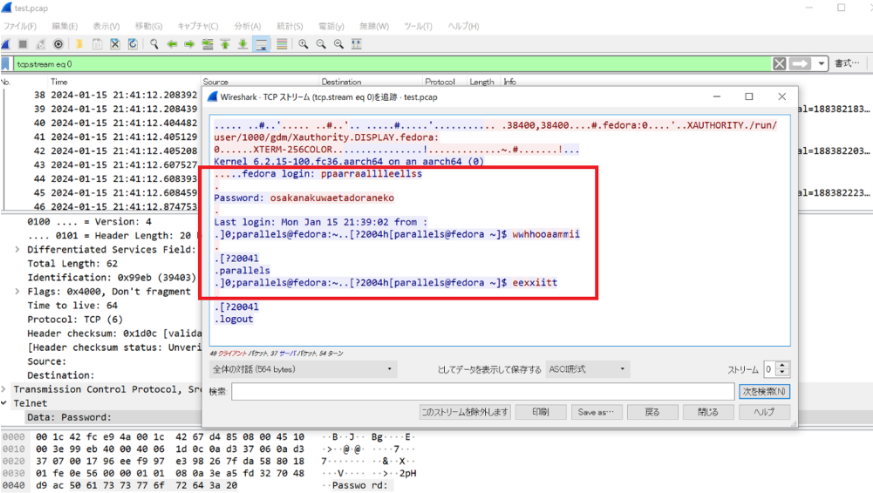

[補足] パケットキャプチャの解析

取得そのものはtcpdumpで済ませられましたが、tcpdumpでの解析は（個人的には）

不便ですので、更なる解析はWiresharkで行ってみます。上述の画面キャプチャと

同様に、通信が3ウェイハンドシェイクで始まっていることに加え、通信が暗号化

されていないというtelnetの特徴が確認できます。

◆ 感想など

パケットキャプチャを通じて、TCP通信とtelnetの特徴を確認できました。

今後は、tcpdumpのオプションやフィルタに対する理解を深めるとともに、

トラブルシュート時のパケットキャプチャの重要性を学んでいきたいです。

◆ 参考

・【参考1】https://manpages.ubuntu.com/manpages/jammy/ja/man8/tcpdump.8.html

・【参考2】https://www.tohoho-web.com/ex/tcpdump.html

以上です。
